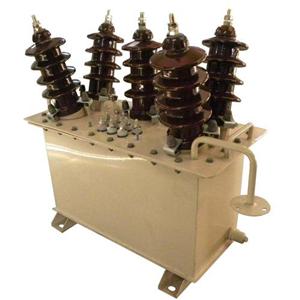

普通組合互感器結構原理：組合互感器的結構較為簡單，由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器根本相同，一次繞組的匝數(N1)較少，直接串聯于電源線路中，一次負荷電流通過一次繞組時，發生的交變磁通感應發生按比例減小的二次電流;二次繞組的匝數(N2)較多，與外表、繼電器、變送器等電流線圈的二次負荷(Z)串聯構成閉合回路，由于一次繞組與二次繞組有相等的安培匝數，I1N1=I2N2，組合互感器額定電流比組合互感器實際運行中負荷阻抗很小，二次繞組接近于短路狀態，相當于一個短路運行的變壓器。
